電動機軟起動器是一種減壓起動器，是繼星形-三角形起動器、自耦減壓起動器后，較先進的起動器。軟起動器串接于電源與被控電動機之間，控制軟起動器內部晶閘管的導通角，使電動機輸入電壓從零以預設函數關系逐漸上升，直至軟起動器主電路連接圖起動結束，賦予電動機全電壓。軟起動時具有起動電流小、起動速度平穩可靠、對電網和設備沖擊小等優點，且起動曲線可根據現場實際工況進行調整?；\型異步電動機在不需要調速的各種應用場合都可應用軟起動器。

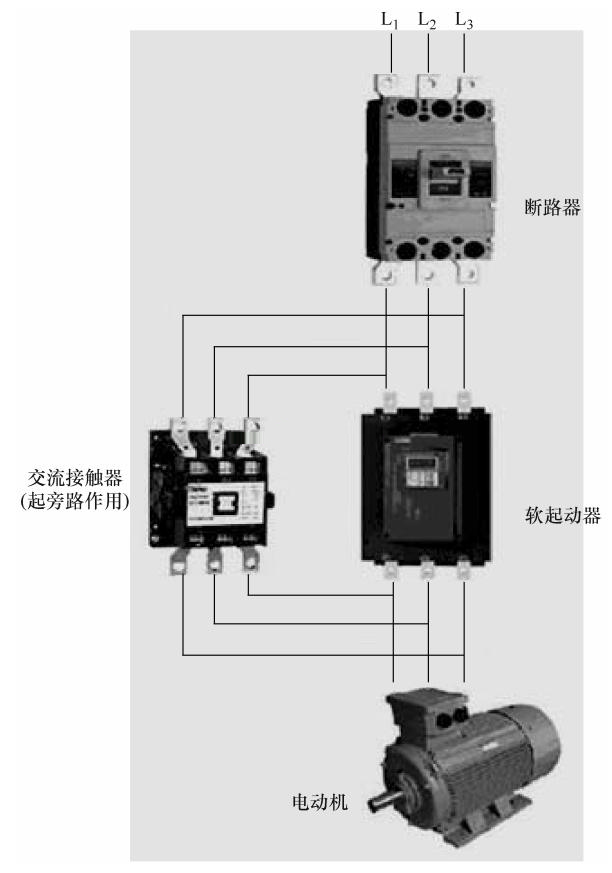

1.    軟起動器主電路連接圖

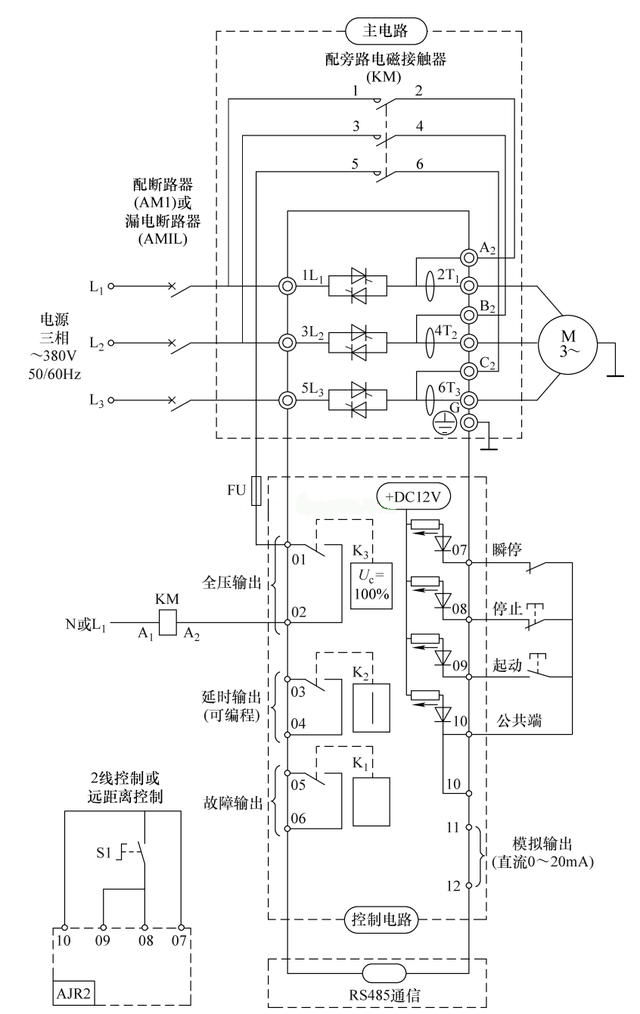

2.軟起動器電氣控制總電路接線圖
軟起動器完成對電動機的起動過程后，旁路電磁接觸器的線圈得電、吸合，三相電源經旁路電磁接觸器給三相電動機供電。
