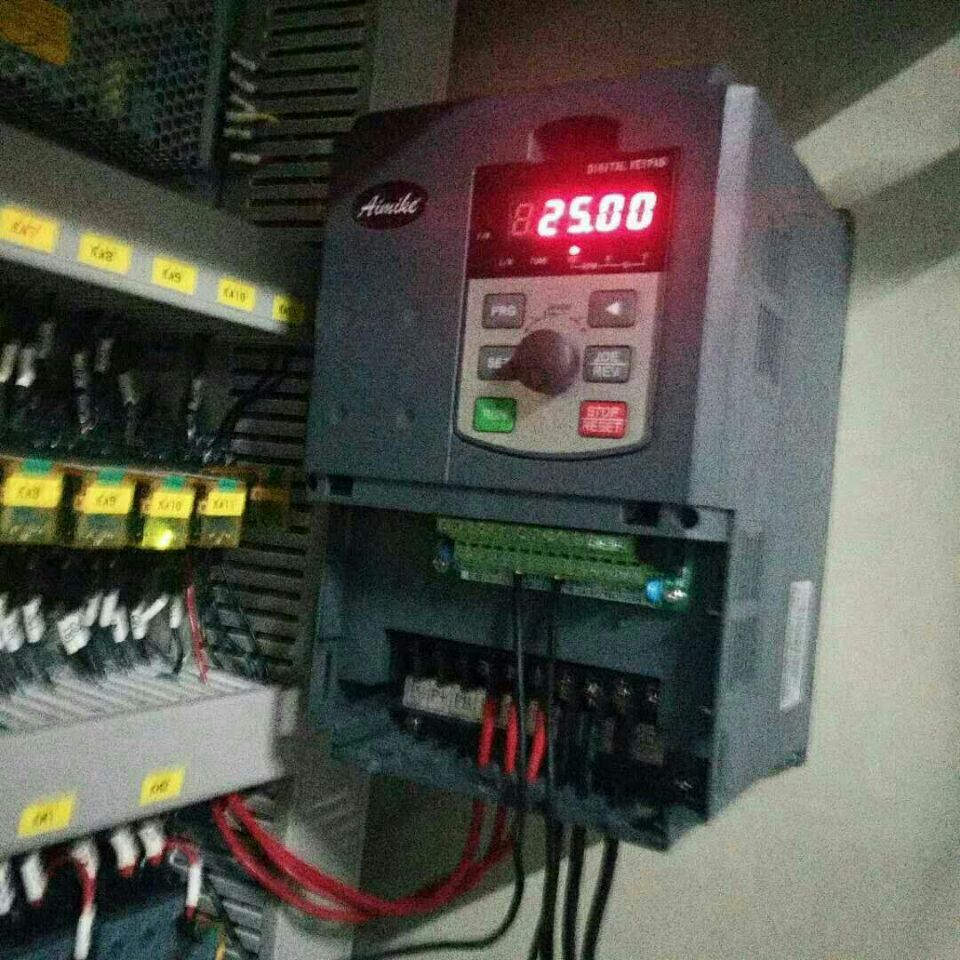

變頻器開關電源的動態檢修

開關電源是變頻器的心臟，擔負著其他各部分的電源供給，所以它的正常起振是變頻器動態維修的首要條件。想了解更多工業電路板、電梯電路板、變頻器相關知識請關注“從零開始變頻器維修”。

圖1 起振是否良好？

開關電源的關鍵在于其是否能在起振點正常起振。該起振點是指，能使開關管 MOSFET 之驅動板 IC Board 正常工作的最低 PN 電壓（230VDC）。

測試方法：取下主板左上角保險管，并接上模擬負載電阻板（此板可以自制：在主板的電源輸出端加幾個電阻即可，如在 24V——COM 之間加一個 2K/1W 電阻，+5V——GND 之間加一個 1K/1W 電阻和一只 LED 串聯，起到電源指示作用。），加電方法見圖 8.4.1。

在開關電源輸入 P 和公共負端 N 上用調壓器加至 230VDC 左右，觀察模擬負載板上電源指示燈是否變亮。

開關電源的良好工作需要加負載，但不能直接加 CPU 板進行測試。加模擬負載的目的是為了防止如果電源偏高而燒壞 CPU，或者因為 CPU 板的故障而使開關電源起振不良。

KVF+415GR 開關電源起振點設計值為 230VDC，實際工作中會有偏差，但不會超過 ±30VDC。若超過此范圍，長期工作則會損壞電源和其他部件。此部分電路原理圖見圖 1。

圖1開關電源電路原理圖

在以往的統計中，開關電源損壞的部件見表2。

圖2開關電源易損壞元器件統計表

各個元器件的靜態在路檢修，詳見第七章第二節相關內容；IC Board 的動態檢修詳見本章下一節。

若在更換表 2 中大部分元器件后，依然無法起振，則請考慮印制板上等電位點之間的連線是否連通？用萬用表二極管檔測量任意兩個等電位點之間是否連通，如圖 1 中的 A、B、C、D 點。

圖3電源幅值是否正常？

表 3各電源幅值范圍一覽表

注：+3.3V 在 CPU 板上，詳見本章第三節相關內容。

在以往的統計中，常出現的是各電源幅值偏高，如果±15V→17V，+24V→+27V，在測量 R5、R8 阻值正常后，可以對 IC Board 進行維修或更換（詳見本章下節）。+5 不準，很可能是其穩壓管 LM2940 的問題。在統計中，此器件不易損壞。想了解更多工業電路板、電梯電路板、變頻器相關知識請關注“從零開始變頻器維修”。
